强基固本 低碳发展——2021年《中国制冷展技术总结报告》连载(六)
2021-8-24 0:00:00 | 行业动态 | 中国制冷展



小编说








虽然疫情的影响已经减退,但是人民对健康的新风需求和热情从未退却,仍保持高涨。从本届制冷展中小编可以看到,各大空气处理机组与暖通空调自控系统企业都在净化、抗菌和除菌方面下了大功夫,他们又增加哪些符合当下需求的特色技术?在“碳中和”目标的背景下,智慧物联又给空气处理机组与暖通空调自控系统带来怎样的解决方案?



下面就让我们一起走进2021中国制冷展,从空气处理机组与暖通空调自控系统的技术特点特色产品两个维度为您娓娓道来我们的全新发现。












技术特点








本届制冷展,在空气处理机组和末端、空气输送部件、新风净化热回收、建筑楼宇自动化控制方面的参展商,仍维持了相当的规模,既包含传统的技术产品,又展出了新的技术:

  • 在参展产品方面一个重要的特点是应对“健康防疫”的需求,传统的空调产品增设了过滤、除菌的功能,对新风产品的需求进一步提升;



  • 产业升级带动了行业整体制造水平进步,断热桥、一体化设计、EC电机等技术的应用,使产品的体积更小、噪声更低、维护更为便利,推动了产品性能的进一步提升;



  • 辐射供暖供冷、室内新风、舒适家居、智慧建筑、智慧园区应用紧跟时代的潮流,充分体现了时代发展和物质生活提高后,人民对美好生活的向往。










特色产品












空气处理机组和末端


在空气处理机组方面,本届展会上医疗行业用洁净空调机组是各厂商展示的重点。以下四个产品均获得本届制冷展的“创新产品”

  • 天加展示了云变频冷凝再热恒温恒湿机组,采用过滤器框架整体式密封条,提高机组的过滤效率,进一步减小箱体的冷桥,达到欧标最高TB1等级,同时有回收冷凝热用于除湿再热功能;

  • 西屋康达展示了自由热回收直流变频洁净空调机组,同样具备回收冷凝热用于除湿再热的功能。

  • 麦克维尔推出MDX-C双冷源深度除湿机组,适用于温湿度独立控制系统,与辐射末端共用高温冷水,能实现舒适性和恒温恒湿控制;

  • 妥思推出X-CUBE X2组合式空调机组,采用拥有专利的双向开门铰链结构,便于机组在狭小空间的运行维护。

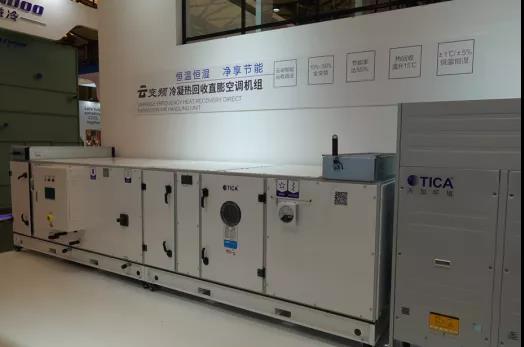

天加云变频冷凝再热恒温恒湿机组

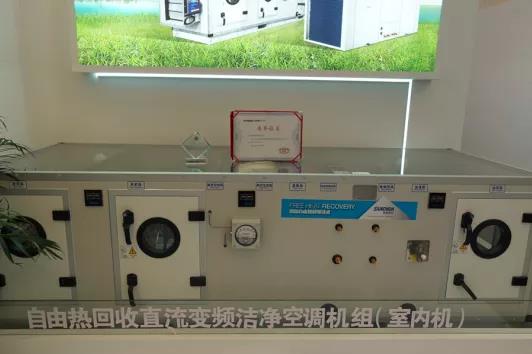

西屋康达自由热回收直流变频洁净空调机组

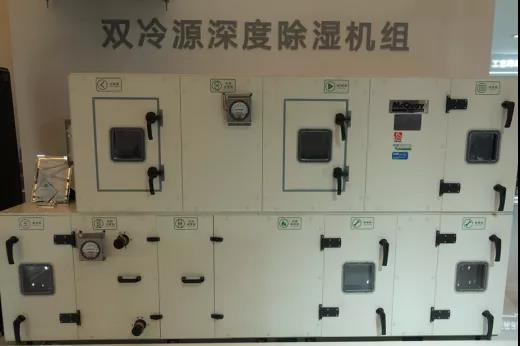

麦克维尔MDX-C双冷源深度除湿机组

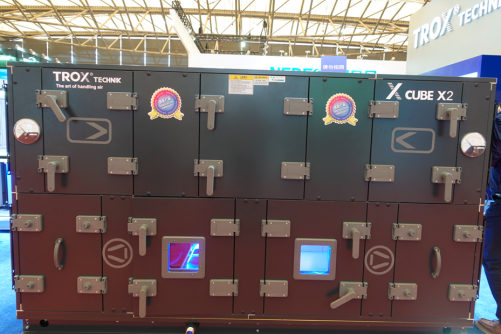

妥思X-CUBE X2组合式空调机组

空气处理机组进展

风机盘管方面,受疫情影响催生带回风口净化功能的风机盘管市场需求,《综合医院建筑设计规范》中要求回风口必须设初阻力小于50Pa的过滤设备,同时对微生物和颗粒物的过滤效率提出要求:

  • 天加展出了健康型风机盘管,高中效过滤模块初阻低于22Pa;



  • 麦克维尔、贺氏H&V也展出了对应的过滤风盘;



  • 格力、同创展出了基于板式电除尘、等离子体净化原理的净化型风机盘管;



  • 在机组构造上,约克和格力推出新型的360°环绕出风式风机盘管。

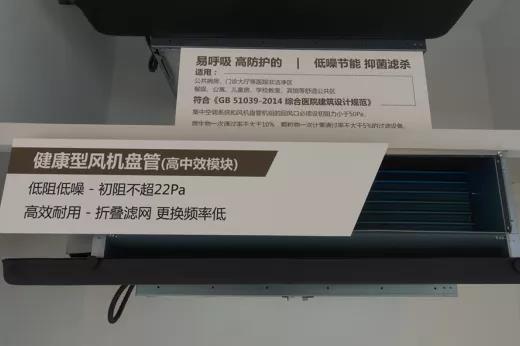

天加健康型风机盘管

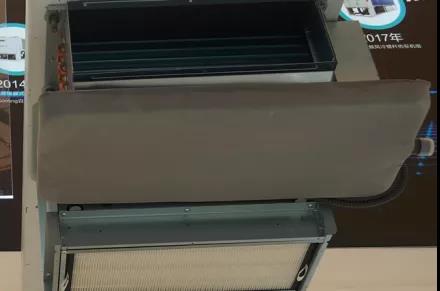

麦克维尔过滤型风机盘管

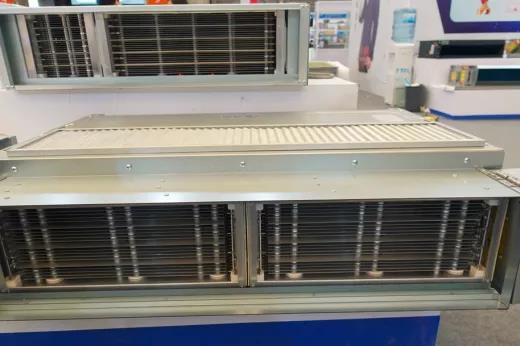

同创电除尘型风机盘管

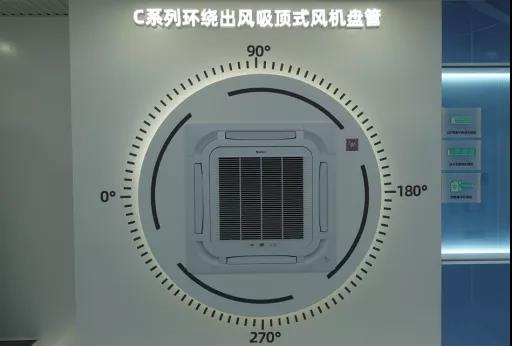

格力360°环绕出风式风机盘管

风机盘管机组进展


辐射空调末端方面,本届展会展品有:

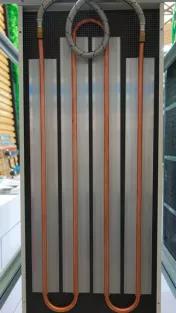

  • 博瑞德的RA-SC12金属辐射板,为铜管-铝质导热基座-镀锌钢吊顶板结构,表面有微孔吸音结构,具有换热性能良好同时兼具消声性能的特点;



  • 相应还有森德展出的ZIP挂片式金属辐射板,适用于高大空间如机库、车间、体育馆等;

  • 相关展商还展出了如毛细管、内嵌式石膏板、干式地暖板等产品。

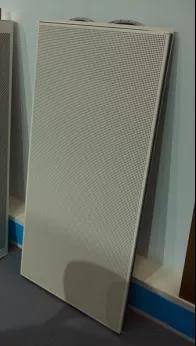

瑞博恩金属辐射板





森德挂片式金属辐射板

辐射空调末端进展







空气输送部件


风机依然是空气输送部件产品的主力。本届展会参展的风机制造厂商超过四十家,较往年有一定的增长。参展产品中EC(带电子换向电机的)风机、仿生学叶片结构设计已非常普遍,高效、低能耗、低噪音依然是风机行业发展的焦点。

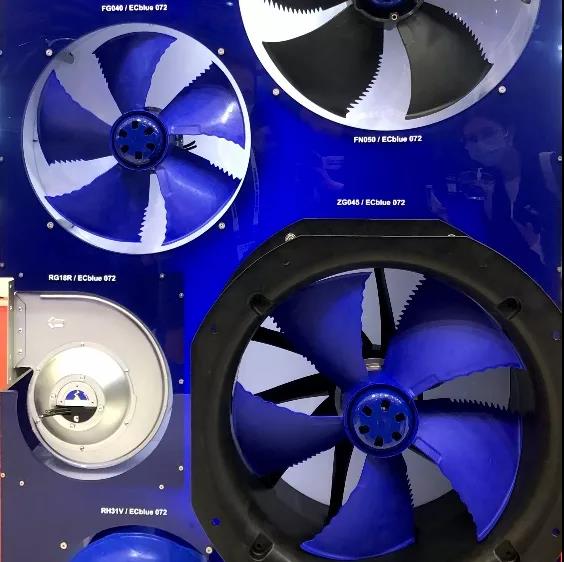

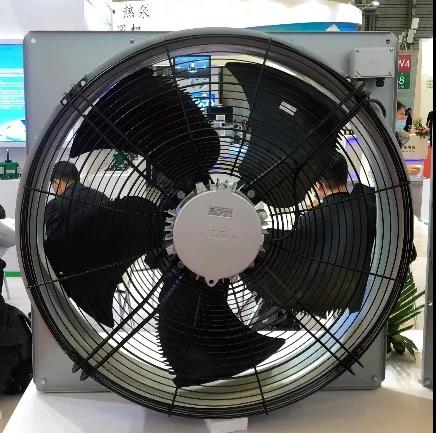

德国施乐百EC风机

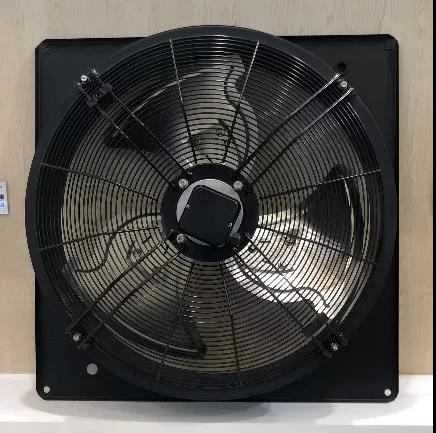

泛仕达风机


科贸风机

部分采用仿生学叶片结构的国产风机产品

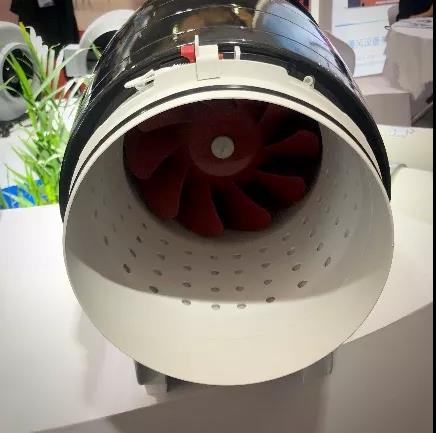

鸿冠超静音管道风机



值得一提的是,今年风机类“创新产品”授予了祥明智能动力股份有限公司推出的数据中心空调用EC风机,这也打破了多年展会风机类“创新产品”被国外产品占据的局面,表明我国国产风机企业加快了发展的脚步。

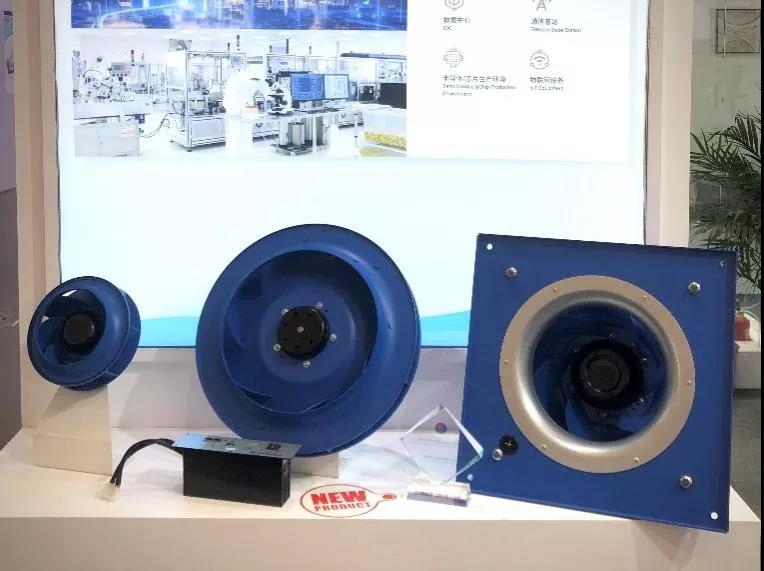

祥明数据中心空调用EC风机


在空气输送管道方面,织物风管是近年来的行业热点。该类产品已广泛应用于生产厂房、体育场馆等大型空间,也使得越来越多的国内企业涉足这一新兴细分领域:

  • 杜肯索斯依然是织物风管的龙头企业,其展出的复合橡塑绝热材料由于其防火、防紫外线老化、耐酸碱腐蚀等优异的综合特性,被评为“创新产品”。



  • 毕高达推出了可切换侧壁、底面送风模式的产品。



  • 米希则推出了织物结构的静压箱以及节省空间的半圆形截面的织物风管。

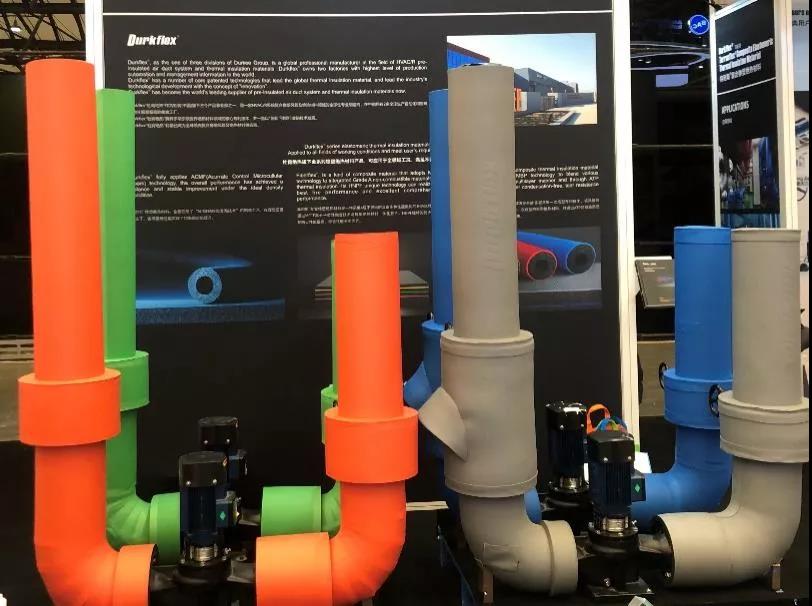

杜肯复合橡塑绝热材料

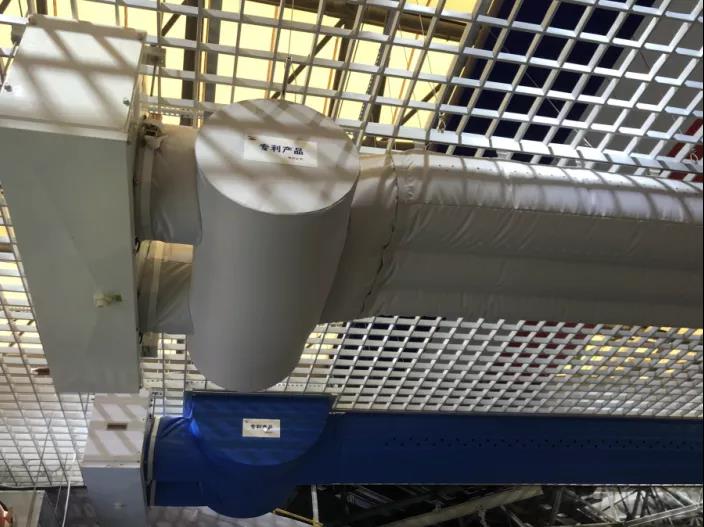

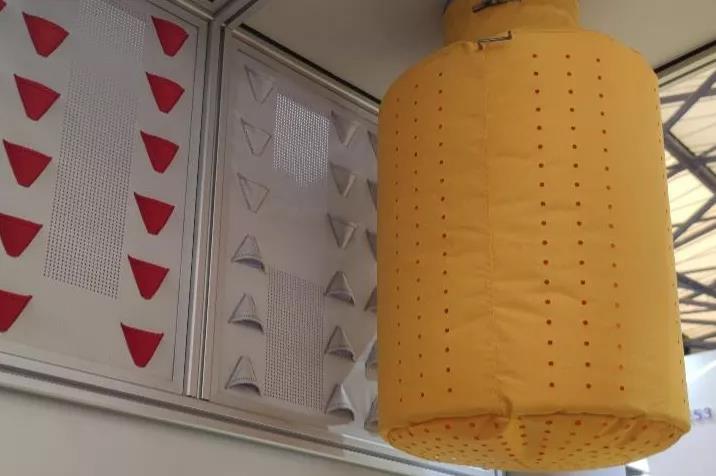

米希织物静压箱及风管


毕高达织物风管


在风口产品方面,妥思空调设备有限公司推出了一款针对大空间的顶送风式的可调型高空风口VDH,并获评“创新产品”。该产品通过改变叶片的开合角度来适应不同的冷热送风模式,以保证室内的舒适性。

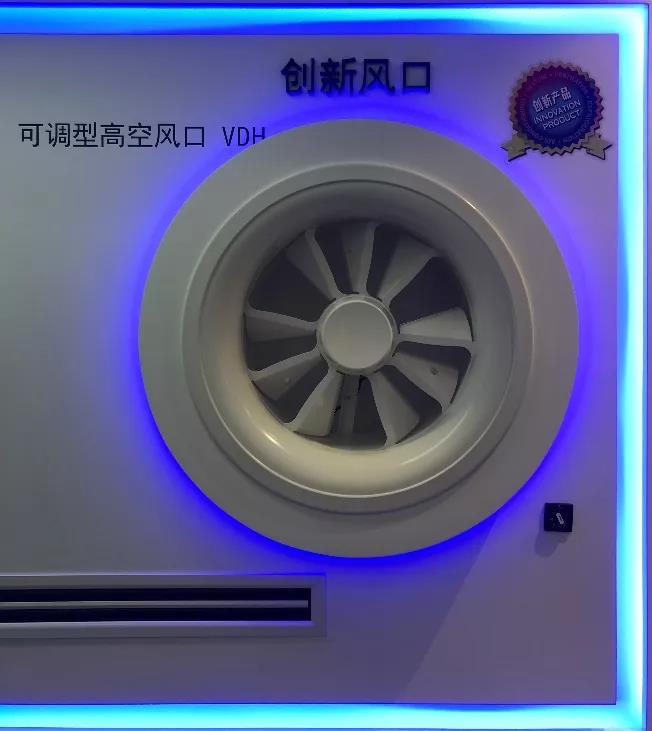

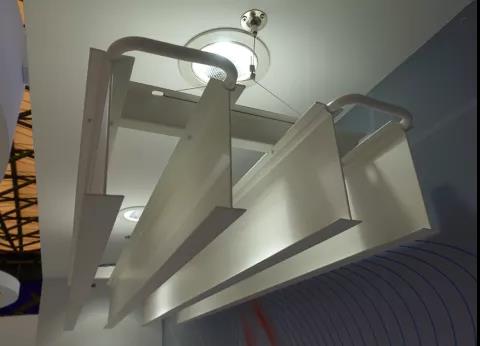

妥思可调型高空风口VDH







新风机组


从今年展会上参展的新风类产品依然是热点,受疫情影响市场需求和关注度增加,除了延续高效过滤、净化除菌等功能外,大量企业在新风机组的“一体化”性能方面下功夫,同时EC风机已成为新型新风机组的“标配”,具有低噪声,调节性能良好的优点:

  • 松下推出了由空调模块 新风模块 调湿模块组成的“6恒”气候站,实现家用空调中新风和除湿的功能。



  • 得普莱太的被动式建筑新风系统,集制冷、制热、除湿、卫生热水、新风置换与能量回收于一体。



  • 环都拓普、瑞博恩、得普莱太和雅凯等不少企业都推出了采用EC风机的新风机组。

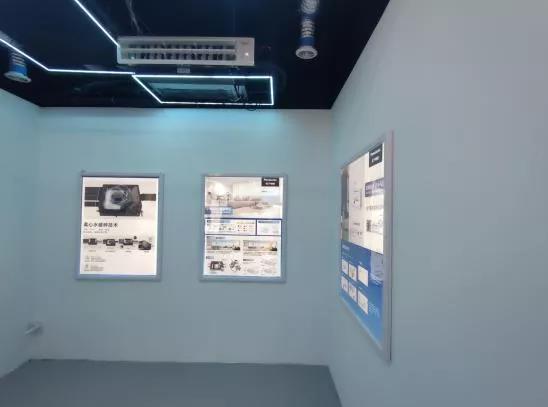

松下“6恒”气候站

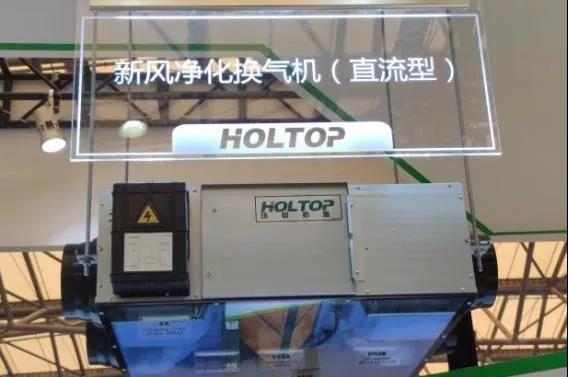

环都拓扑新风机


瑞博恩新风净化除湿机

采用EC风机的部分新风机组

最后,新风企业在设备的安装、运行维护等细节上进行改进。一方面,瑞博恩、得普莱太、迈迪龙、松井等企业纷纷改良了检修口设计。另一方面,节省室内空间的轻薄型机组也受到市场欢迎,现代、南洋推出的超薄除PM2.5全热交换新风机组,迈迪龙推出了紧凑型顶侧双侧新风机。

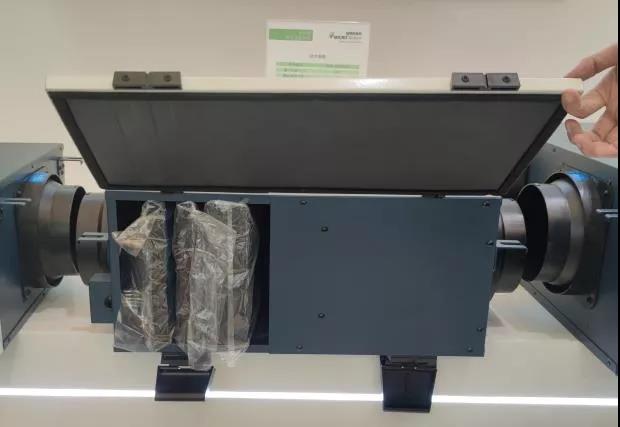

瑞博恩侧检修新风机

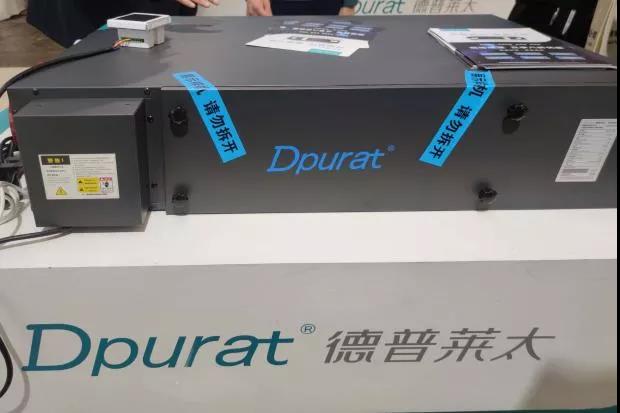

得普莱太“无缝”生产工艺的新风机

部分对生产工艺和检修口设计上进行改良的新风机组

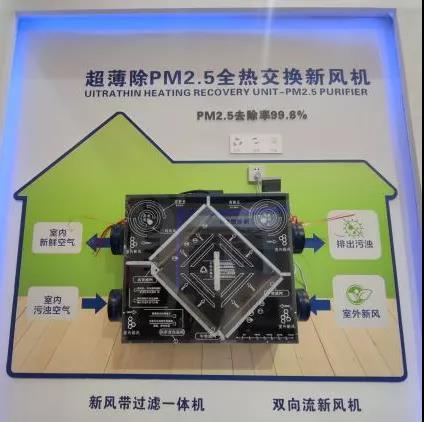

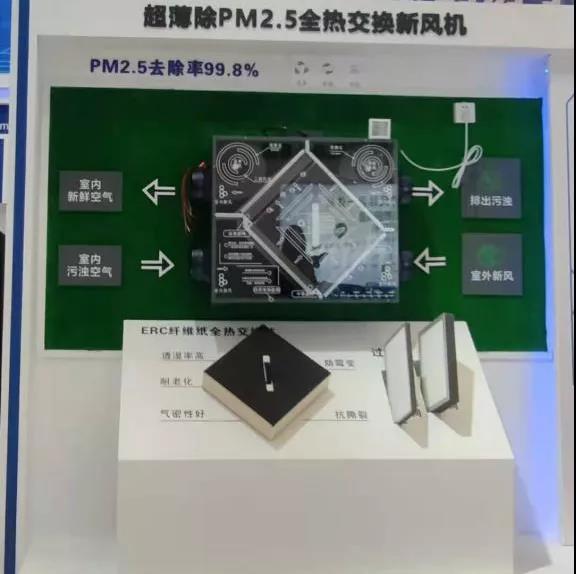

现代超薄PM2.5全热交换新风机


南洋超薄PM2.5全热

交换新风机

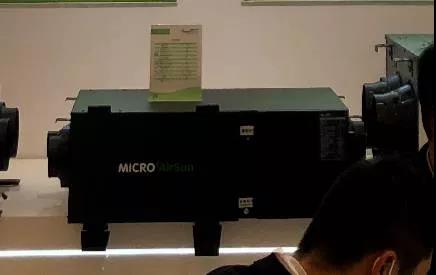

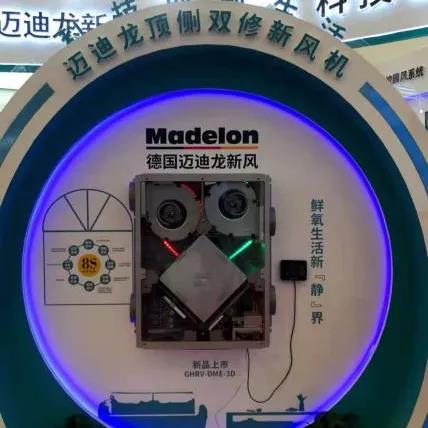

迈迪龙紧凑型顶侧双侧新风机

部分对轻薄设计进行改良的新风机组







自动化控制技术

本届展会在自动化控制方面最大的特点为“智慧物联、集成高效助力碳中和”。今年,在暖通系统的智能化控制方面,参展的厂家达到了近年来最多的一次。

关键词:智慧物联

本届展会上,智慧物联依旧是一大亮点,各类家厂商从不同方面不断完善控制方案,控制方案覆盖范围更广:

  • 高标物联、丹佛斯细化了控制对象,对于不同系统不同场景,制定了专门的控制解决方案。



  • 全宜居针对暖通空调系统中涉及到的控制算法,专门建立了智慧AI算法中心;



  • 湿腾推出了五恒系统,该系统通过集中的“智慧大脑”,实现了系统中各部件物物互联,从而实现了室内参数的恒定。

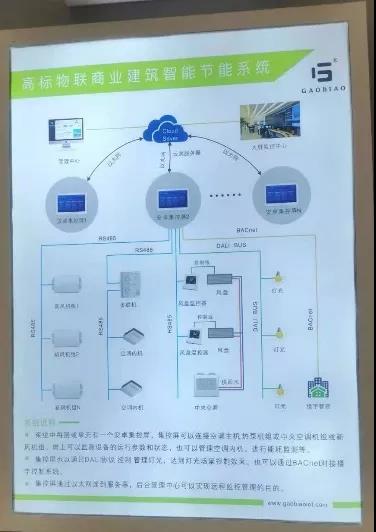

高标物联商业建筑智慧节能系统


丹佛斯商用楼宇、数据中心系统

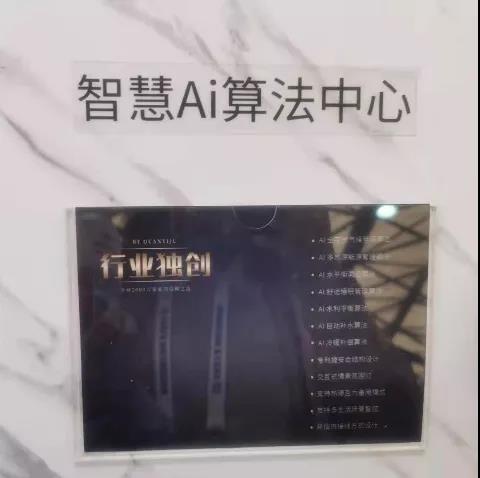

全宜居智慧AI算法中心

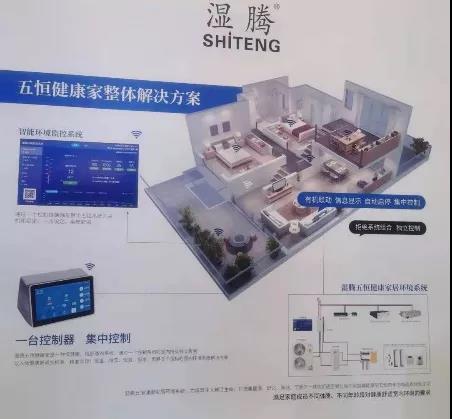

湿腾五恒全空气系统



关键词:高效集成

今年展会自动化方面另一大亮点为“集成高效”:

  • 海尔的集成式物联高效机房(“创新产品”)将中央空调主机、水泵、冷却塔等集成到一个箱体内,并且通过物联网和5G技术接入云平台,各设备能够实现无需专人值守即能够稳定运行,并生成最优运行方案。



  • 格力、海尔等厂商在碳中和背景下均推出了智慧建筑云平台,将中央空调、电梯、照明、消防等建筑耗能系统跨品牌接入,可以根据大数据分析输出高效的解决方案。



  • 美的、江森自控、双良混沌、天创达等厂商还建立了大范围的区域级智慧能源解决方案,从人车、安防、设备、环境、能耗等多维度实现数字化,实现管理集成化智能化,降低区域整体能耗,为区域的节能减排助力。

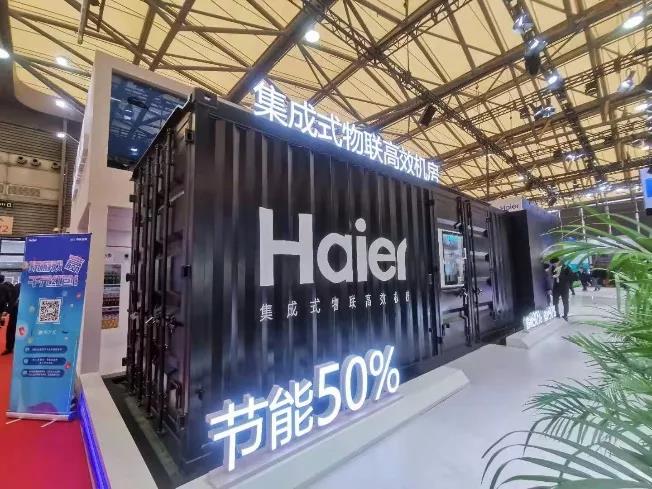

海尔物联高效机房

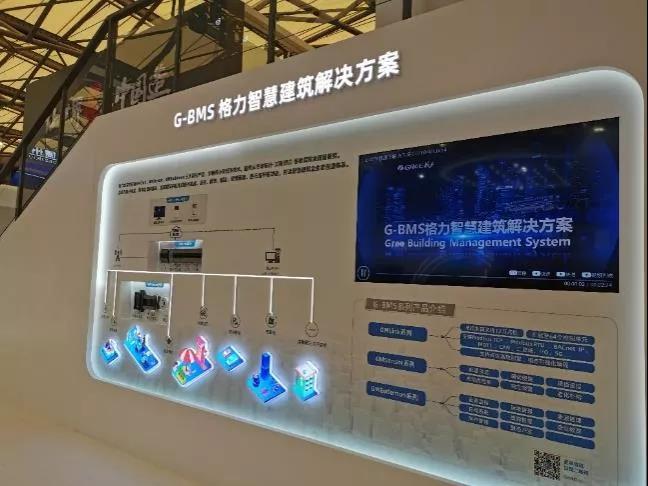

格力智慧建筑平台

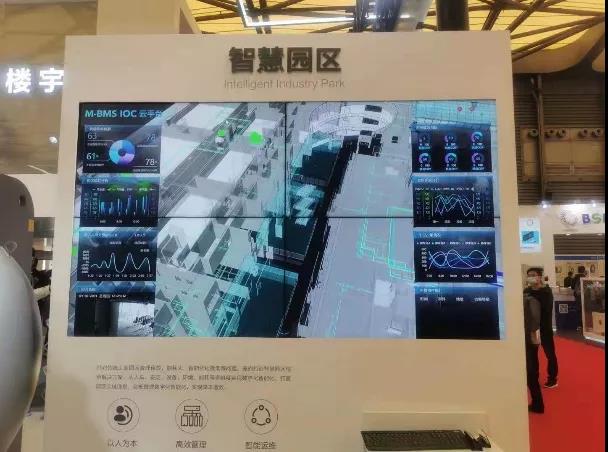

美的智慧园区平台




评价与展望


与往届制冷展相比,本届制冷展在空气处理机组与暖通空调自控系统方面展出的产品从数量上和技术革新上均有较大幅度的提升,共有8个产品入围展会的创新产品,创历届新高。健康防疫对暖通空调产业提出了新的需求,创造了新的增长点和推动力,健康净化功能、产品性能提升、智能互联应用成为本届展会的看点:



  • 在空气处理末端方面,既有针对洁净空调场合的直接膨胀式制冷空调箱,也有带低阻力过滤模块和净化单元的风机盘管机组,还有主打高舒适度的室内辐射供冷供暖末端及除湿设备;



  • 在空气输送部件方面,高效节能风机、柔性风管仍是热点产品;



  • 在新风净化方面,本届厂商数量众多,除了注重效率和产品性能外,一机多用、便于维护、结构紧凑成为产品特色;



  • 在楼宇自控方面,智慧物联和集成高效成为最大的亮点,包括物联高效机房、智能建筑平台、智能园区平台的出现,自控规模不断扩大,成为实现2060年碳中和目标的推动力。



本届制冷展中有关空气处理机组与暖通空调自控系统的发现与解读到此终章。关注本公众号,我们将陆续为大家带来更多关于2021年第32届“中国制冷展”技术总结的内容!


P.s.以上内容节选及采编自《2021年中国制冷展技术总结》空气处理机组与暖通空调自控系统章节,由同济大学 周翔副教授、李铮伟副教授、叶蔚副教授,硕士生王思琪、何玲、李艺群联合撰写
